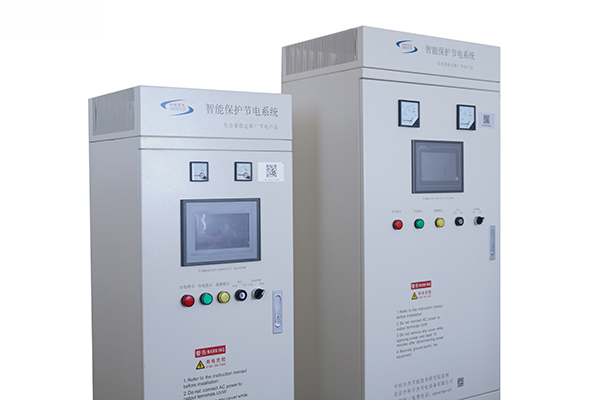

智能路燈節電系統,路燈節能改造
【產品概述】
根據我國變配電線路長,距離遠的現狀,避免供電線路在輸電過程中損耗,供電部門都會高于額定電壓10%左右的電壓輸送給用戶,以保證線路末端能達到 額定電壓,但較高的電壓不僅不能讓負載設備更有效的工作,反而是導致設備發熱及過早損壞的主要原因,較高的電壓,還產生不必要的電費開支及縮短燈具及設備 的使用壽命。ZK-DGV智能路燈節電器是在不影響燈具正常照度的前提下,最大限度的降低燈光照明系統的電耗,從而克服了傳統電感型模擬技術在成本、規格和使用上的缺 陷,適用于對各類氣體放電燈具的節電控制,節電效果立即、直觀,節電率可高達15%-40%。安裝使用簡便、性能可靠,為燈光節電器新型替代產品。
?
【基本原理】

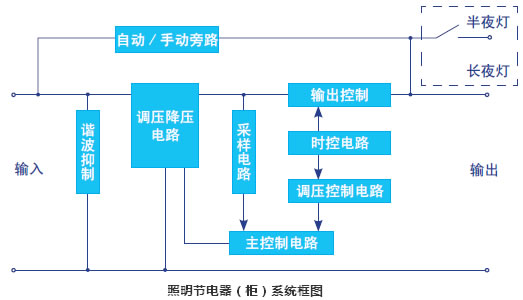

照明節電系統由補償變壓器、調壓變壓器、采樣電路、主控制電路、調壓控制電路、時控電路、保護電路等組成。根據照明負載特點和電網電壓的實際情況,實行分相采樣,分相穩壓調壓。
其工作過程為:照明負載(照明)開始工作時,采樣電路獲取當時輸出電壓,經檢測控制電路與基準電壓進行比較判斷,然后輸出控制信號,控制調壓電路進行(無觸點)調壓,使補償電路產生大小不同的補償電壓,達到降低和穩定輸出電壓的目的。
照明節電系統先用低壓(195V)軟啟動,然后以慢斜坡方式無級升壓至225V,等燈具充分預熱后,再自動轉為用戶設定的輸出電壓。輸出電壓在190V~230V之間可任意調節。輸出電壓的轉變過程是緩慢的斜坡方式,不會產生任何沖擊電流。用戶根據當?shù)氐缆氛彰餍枰ㄟ^時控電路對照明負載的運行時間和供電電壓進行編程,以最大限度地降低燈具的電耗和溫度。
同時,檢測控制電路還對保護電路進行控制,萬一節電柜輸出電壓過、欠壓或補償調壓系統工作不正常時,節電柜還能自動切換到“旁路”狀態,轉到市電供電,不會造成照明負載的供電中斷。
照明節電系統還可多增加一路可控制的輸出,以滿足道路照明半夜燈回路的需要。
照明節電系統還可附加無線遠程監測功能(可選),可將節電系統的實時電壓電流參數及工作狀態,通過GPRS無線通信方式傳到遠端集中監控室。
戶外型照明節電器(柜)的外殼防護等級為IP54,防塵、防水級別較高。戶外型還具有防盜功能,當柜門被非正常打開時,柜內會發出聲光報警,并可將被盜事件通過無線遠程監測功能傳到遠端監控室。
【主要功能】
軟啟動預熱 | 燈具剛點亮?xí)r,節電柜輸出 195V ~ 225V 軟啟動預熱電壓,約五分鐘(可調)后,自動轉入穩壓節電狀態。 |
? | ? |
時控功能 | 每天可設置 8 個時段,每個時段可輸出不同的節電電壓(任意確定)。 |
優化功能 | 補償變壓器的繞組能抑制負載電流的瞬變,優化輸出電壓質量。 |
過、欠壓保護 | 當輸出電壓超出設定值± 10% 時,節電柜將自動切換到“旁路”狀態,轉到市電供電。 |
機保功能 | 當節電系統工作不正常時,節電柜自動切換到“旁路”狀態,轉到市電供電。 |
短路保護 | 當輸出端出現短路時,空氣開關自動切斷輸入電源 |
半夜燈負載輸出 (可選) | 可為道路照明半夜燈回路增加一路可控制的輸出。 |
無線遠程監測 (可選) | 可加裝無線遠程監測功能,對 節電柜的實時電壓電流參數及工作狀態進行遠程監測。 |
無功功率補償 (可選) | 可加裝無功功率補償功能,補償值根據現場負載情況,由用戶自定。 |
【技術參數】
輸入電壓范圍 | 190V-270V | ? | 機柜防護等級 | IP54 |
輸出電壓范圍 | 190V-230V | 絕緣電阻 | >5M Ω | |
頻率 | 50HZ | 耐電壓強度 | 能承受 2000V 1min | |
電壓調整速率 | 30V/ 分鐘 | 連續過載能力 | 1.2 倍 | |
穩壓精度 | ± 1 ~ 2 % | 短時間過載能力 | 1.5 倍 | |
輸出電壓波形 | 正弦波 | 標稱節電率(輸入 230V 輸出 200V ) | 25 % 以上 | |
使用環境溫度 | -40 ℃ ~ 45 ℃ | 連接方式 | 串聯在電路中 | |
最大允許溫升 | 70 ℃ | 設計使用年限 | 15 年 |
【適用范圍】
本節電器對于普通日光燈、節能型日光燈、高壓鈉燈、金屬鹵化物燈等燈具有顯著節電效果,特別適用于超市、餐廳、飯店、醫院、學校、銀行、展覽館、停車場、游樂場、便利商店、百貨商場、辦公大樓、營業商店、各型工廠、廣告燈箱、路燈、公路隧道等照明燈光系統節能改造。
